Prensa de lado recto con 4 postes guía, 550 toneladas
Prensas mecánicas serie DDH
Esta prensa de alta velocidad está construida con una estructura central de 4 postes guía y un sistema de guía de rodillos de 8 vías, lo que proporciona una capacidad de carga excepcional, una alineación precisa y una estabilidad duradera incluso con cargas excéntricas. Su mesa de trabajo extra ancha (4200×1300mm), junto con una altura de cierre de 500-600 mm, una carrera de 50 mm, una capacidad de prensado de 5500 kN y una velocidad de 80-200 spm, la hacen ideal para aplicaciones de estampado complejas y de alta precisión.
- Mesa de trabajo extra ancha: La mesa de 4200mm admite matrices grandes y procesos de estampación complejos.
- Repetibilidad estable del punto muerto inferior: Minimiza el desgaste de la matriz y mantiene la precisión del producto, garantizando una precisión constante y una mayor vida útil de la matriz.
- Desplazamiento térmico minimizado: La tecnología avanzada de control térmico, aplicada originalmente en prensas pequeñas de alta velocidad, reduce eficazmente la distorsión térmica, mejorando la precisión durante el funcionamiento continuo.
- Sistema de guía deslizante de rodillos de 8 vías de alta precisión: El diseño extendido de la guía de rodillos proporciona una excelente capacidad de carga, resiste la deflexión excéntrica de la carga y ofrece un fácil mantenimiento para una fiabilidad a largo plazo.

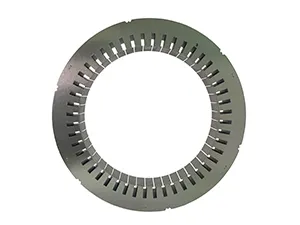

Estampado de laminación de rotor y estator
Estampado de laminación de rotor y estator

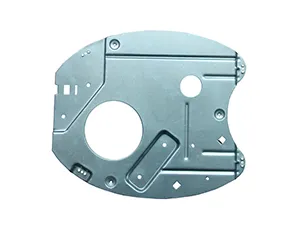

Estampado de herrajes metálicos

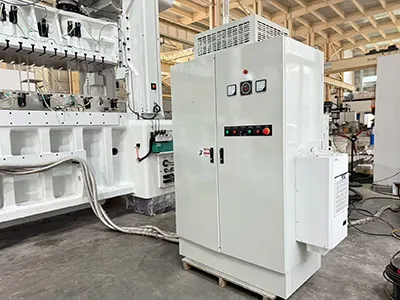

Motor

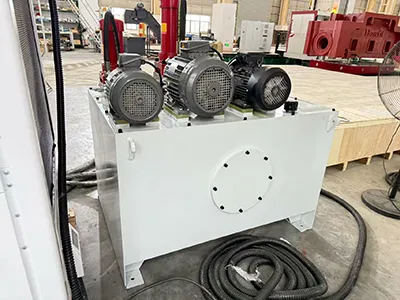

Bomba de lubricación hidráulica

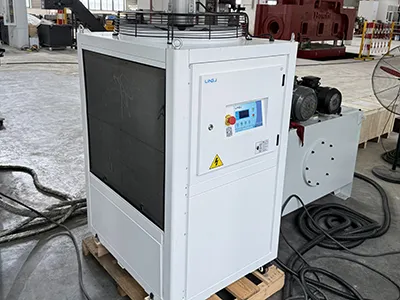

Enfriador de aceite

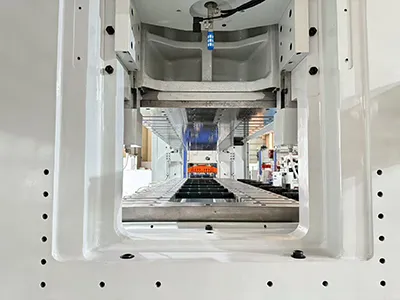

Entrada de alimentación

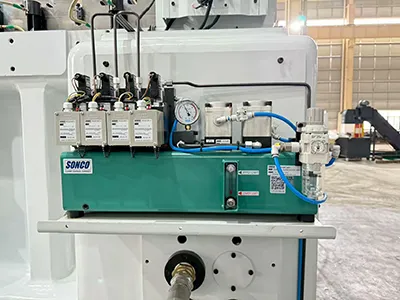

Bomba de bloqueo

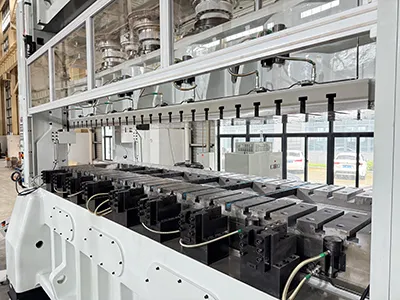

Mesa de trabajo

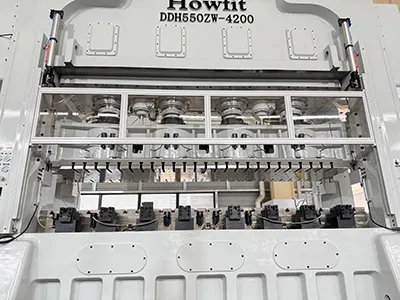

Poste guía central y deslizante

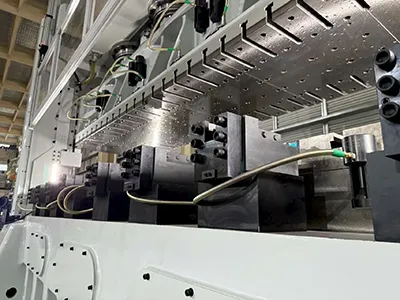

Soporte de brazo deslizante/matriz

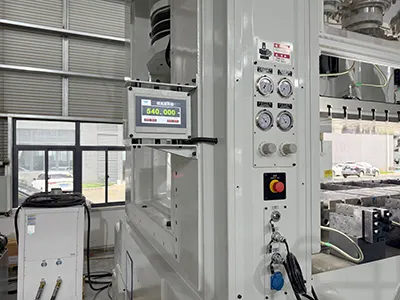

Indicador de altura de matriz / manómetro hidráulico / manómetro de presión de aire

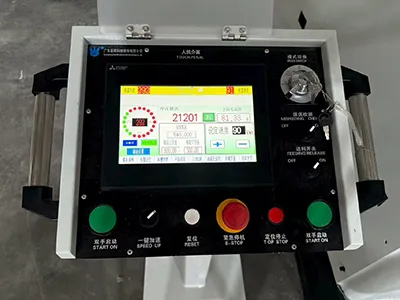

Panel de control

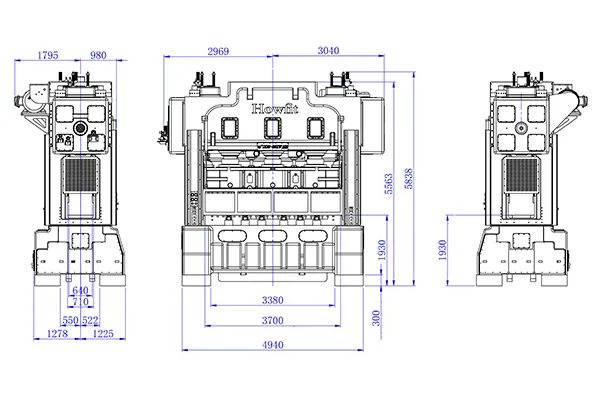

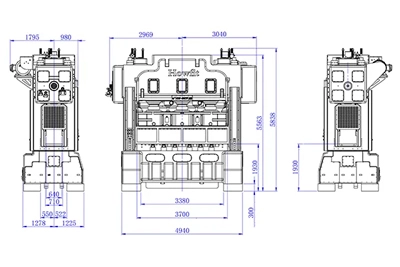

Dimensiones del contorno
Especificaciones técnicas
| Capacidad de prensa (kN) | 5500 |
| Carrera (mm) | 50 |
| Punto de capacidad nominal (mm) | 3.2 |
| Velocidad de carrera (spm) | 80-200 |
| Altura de cierre (mm) | 500-600 (espesor de la almohadilla deslizante 40mm) |
| Tamaño de la mesa de trabajo (refuerzo) (mm) | 4200×1300 |
| Área de deslizamiento (mm) | 4200×1000 |
| Ajuste de deslizamiento (mm) | 100 |
| Tamaño del orificio de desecho (mm) | 3800×500 |
| Apertura del lado de la cama (mm) | 740 |
| Capacidad de elevación de la matriz superior (kg) | 4000 |
| Motor principal (kW) | Unidades 45×6P-2 (tracción dual izquierda-derecha) |
| Altura de la línea de alimentación (mm) | 350±50 (se debe confirmar con antelación) |
Alimenta bobinas de metal de forma continua a la prensa con un control escalonado para un estampado estable e ininterrumpido

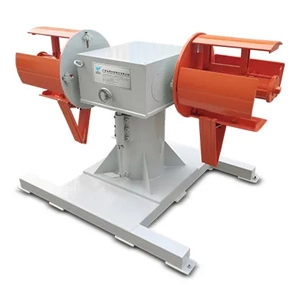

Maneja el desenrollado y enrollado de materiales en láminas laminadas, asegurando un suministro uniforme de material durante el estampado

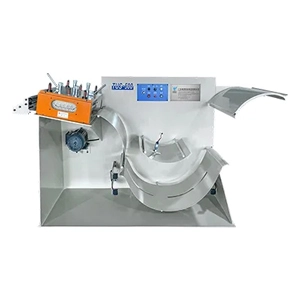

Utiliza rodillos superiores e inferiores para aplanar láminas de metal, mejorando la uniformidad y garantizando una alimentación precisa para las operaciones de estampado posteriores

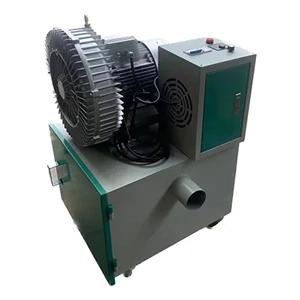

Recoge y corta los desechos generados durante el estampado para mantener un entorno de trabajo limpio y eficiente
