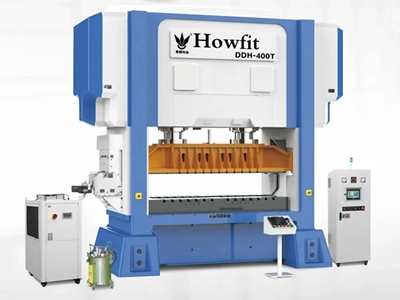

Prensa de lados rectos con 3 postes guía, 400 toneladas
Prensas mecánicas serie DDH
Esta prensa de estampado de metal de alta velocidad incorpora un sistema de guía de 3 postes y 8 rodillos guía, lo que garantiza una capacidad de carga excepcional y una alineación precisa. Mantiene la estabilidad y precisión a largo plazo incluso con cargas descentradas. Su mesa de trabajo extra ancha (3700×1200mm) permite aplicaciones de estampado complejas y a gran escala. Con una altura de cierre de 500-560mm, una longitud de carrera de 40 mm, una capacidad de prensa de 4000 kN y velocidades de carrera de entre 80 y 200 rpm, está diseñada para operaciones de conformado de metal de alta precisión y alta resistencia.
- Mesa de trabajo extra ancha: La mesa de 3700mm de ancho admite componentes complejos y de gran tamaño, lo que permite una configuración flexible para operaciones multiproceso.
- Repetibilidad estable del punto muerto inferior: Mantiene una precisión constante del punto muerto inferior, lo que reduce el desgaste de la matriz y la desviación dimensional del producto, a la vez que prolonga su vida útil.
- Desplazamiento térmico minimizado: La tecnología avanzada de control térmico, derivada de aplicaciones de prensas pequeñas de alta velocidad, minimiza la deformación inducida por el calor y garantiza la precisión del producto.
- Guía deslizante de 8 vías de alta precisión: El sistema de guía deslizante de 8 vías con rodillos ofrece una capacidad de carga superior y una mejor tolerancia a la carga excéntrica. La estructura de guía extendida también simplifica el mantenimiento a largo plazo.
Estampación y conformación de laminación de rotor y estator
Estampación y conformación de laminación de rotor y estator
Estampado y conformado de herrajes metálicos
Motor

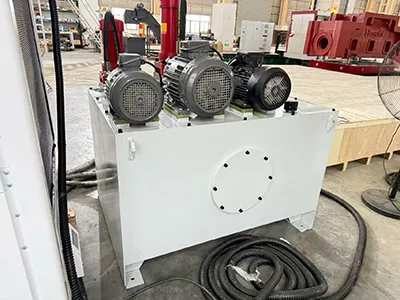

Bomba de lubricación hidráulica

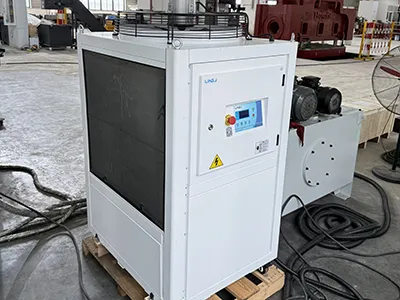

Enfriador de aceite

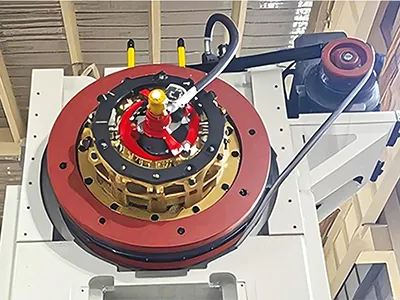

Embrague

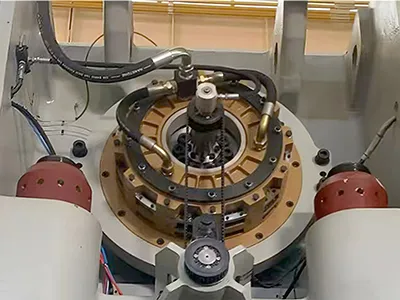

Freno

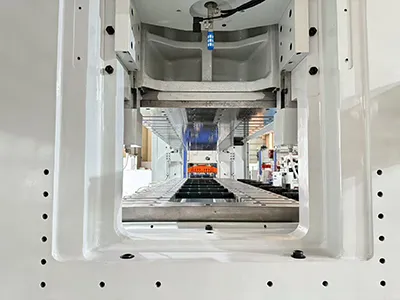

Entrada de alimentación

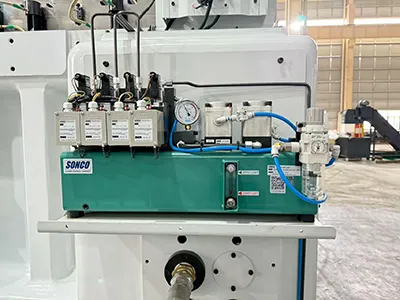

Bomba de bloqueo

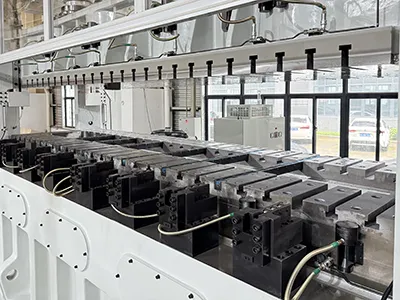

Mesa de trabajo

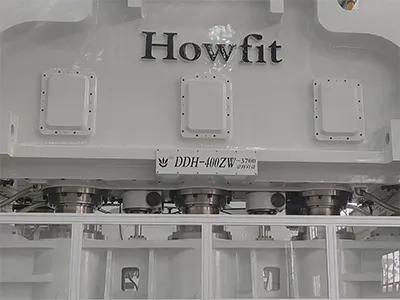

3 postes guía

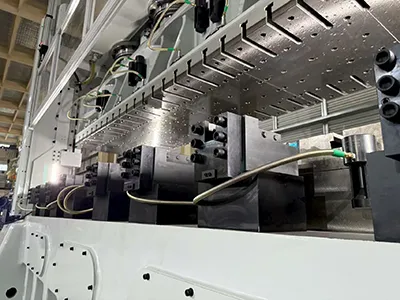

Soporte de brazo deslizante/matriz

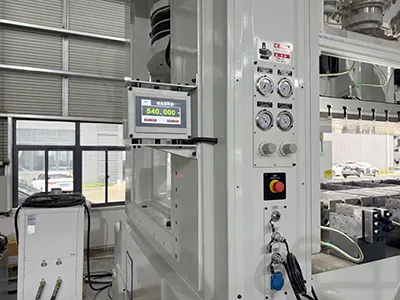

Indicador de altura de matriz / manómetro hidráulico / manómetro de presión de aire

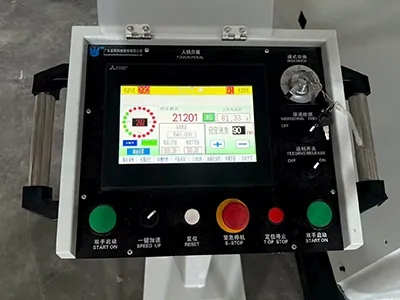

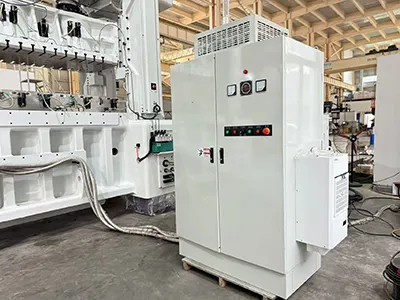

Panel de control

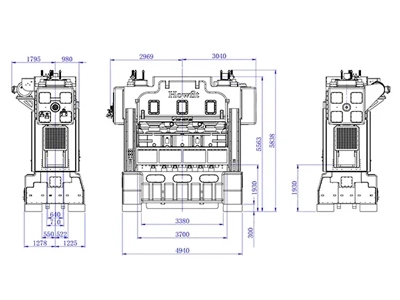

Dimensiones del contorno
Especificaciones técnicas
| Capacidad de prensa (kN) | 4000 |
| Carrera (mm) | 40 |
| Velocidad de la carrera (spm) | 80-200 |
| Altura de cierre (mm) | 500-560 |
| Tamaño de la mesa de trabajo (refuerzo) (mm) | 3700×1200 |
| Área de deslizamiento (mm) | 3700×1000 |
| Ajuste de deslizamiento (mm) | 60 |
| Tamaño del orificio de desecho (mm) | 2700×400 |
| Motor (kW) | 90×6P |
Transfiere continuamente bobinas de metal paso a paso a la prensa de estampación para una producción ininterrumpida

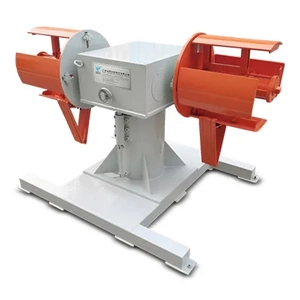

Se utiliza para desenrollar y rebobinar materiales metálicos laminados antes y después del procesamiento

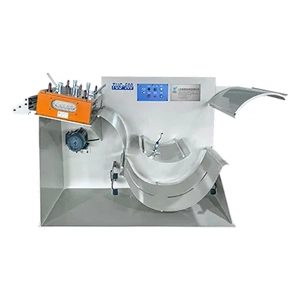

Aplana láminas de metal irregulares pasándolas por rodillos superiores e inferiores para lograr una precisión de superficie uniforme

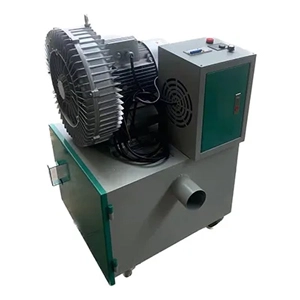

Recoge y corta los materiales de desecho generados durante el proceso de estampado para mantener el área de producción limpia y eficiente

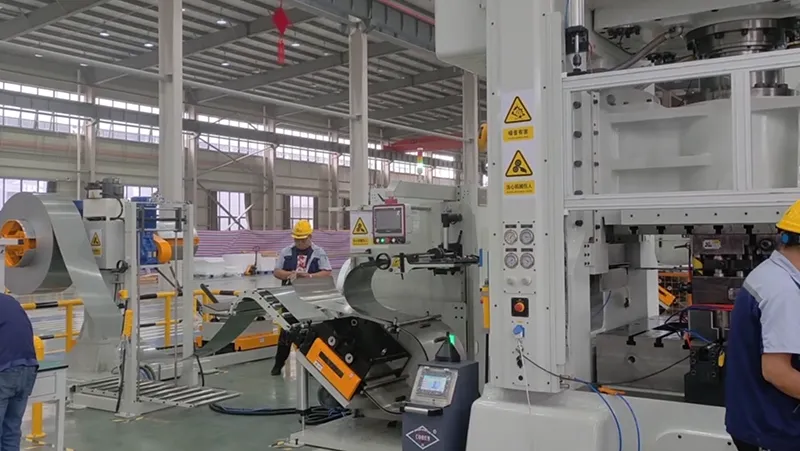

Un cliente de Jiangsu, China, se especializa en la fabricación de motores de nuevas energías. Anteriormente dependían de equipos de estampación de metal importados de Japón, pero recurrieron a nosotros tras varias rondas de conversaciones y evaluación técnica. Actualmente, tres prensas mecánicas con mesa de trabajo de 3700mm operan en sus instalaciones, contribuyendo eficazmente al crecimiento de la industria de vehículos de nuevas energías.
