Prensa de nudillos laterales rectos, 40-220 toneladas
Prensas mecánicas de la serie MARX
La prensa de nudillos de lado recto es una prensa de estampación metálica de alto rendimiento diseñada para aplicaciones de conformado de ultraprecisión. Con un rango de carrera de 16 a 40mm y velocidades de hasta 1000 carreras por minuto, ofrece múltiples opciones de tonelaje, de 40 a 220 toneladas, para satisfacer diversas necesidades de producción.
Construida con un sistema mecánico equilibrado de 2 postes guía y guía deslizante de 8 vías para un espacio de funcionamiento ajustado, la prensa garantiza precisión, rigidez y estabilidad operativa durante operaciones de estampado de alta velocidad.
- El diseño de los nudillos maximiza la fuerza de conformado en el punto muerto inferior, manteniendo una excelente rigidez estructural y estabilidad térmica.
- El sistema de balanceo totalmente opuesto minimiza el desplazamiento causado por la variación de la velocidad de troquelado (SPM), garantizando una altura de troquel constante y una posición estable del punto muerto inferior durante el funcionamiento continuo.
- El sistema de guía de agujas de doble columna y ocho superficies cuenta con rieles lineales emparejados en ambos lados, lo que aumenta la resistencia de la corredera a las cargas excéntricas para una mayor precisión de estampado.
- Equipada con una nueva unidad de embrague/freno sin holgura que permite un funcionamiento silencioso y una mayor vida útil.
- Incluye ajuste de altura de troquel servocontrolado con función de memoria, lo que reduce el tiempo de configuración y mejora la eficiencia de la producción.

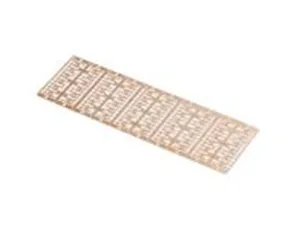

Estampado de marcos conductores

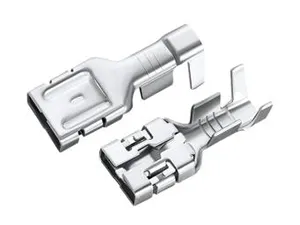

Estampado de terminales automotrices

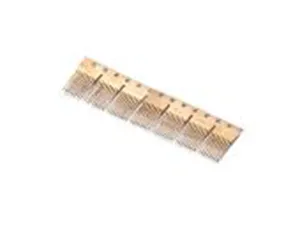

Estampado de chips IC
Estampado de laminación de rotor y estator

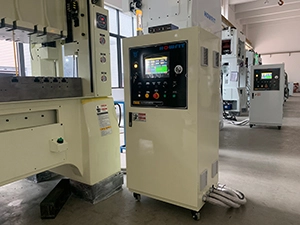

Armario eléctrico

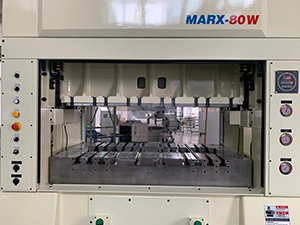

Mesa de trabajo

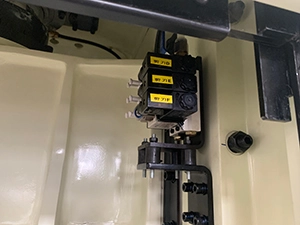

Válvula solenoide

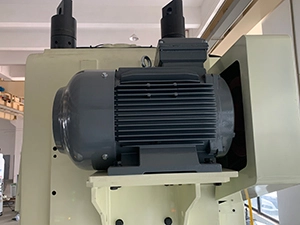

Accionamiento por motor

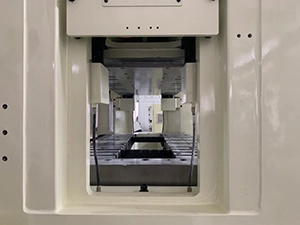

Entrada de alimentación

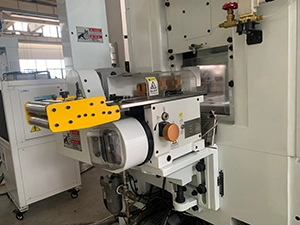

Alimentador

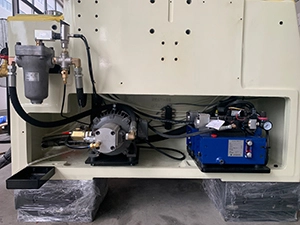

Bomba de bloqueo y bomba hidráulica de lubricación

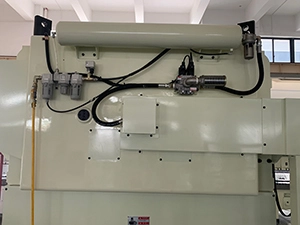

Tanque de almacenamiento de aire comprimido

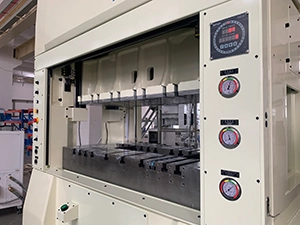

Manómetro neumático e hidráulico

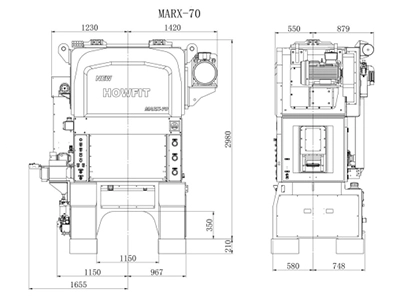

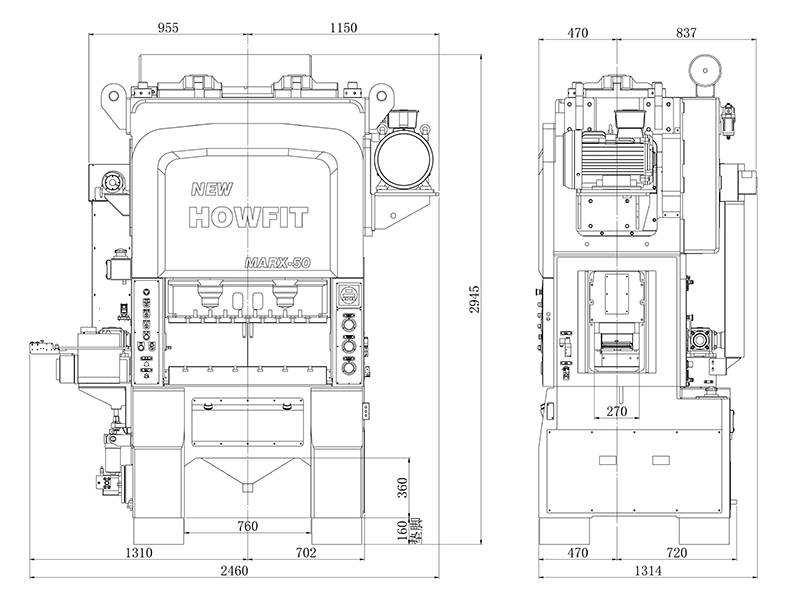

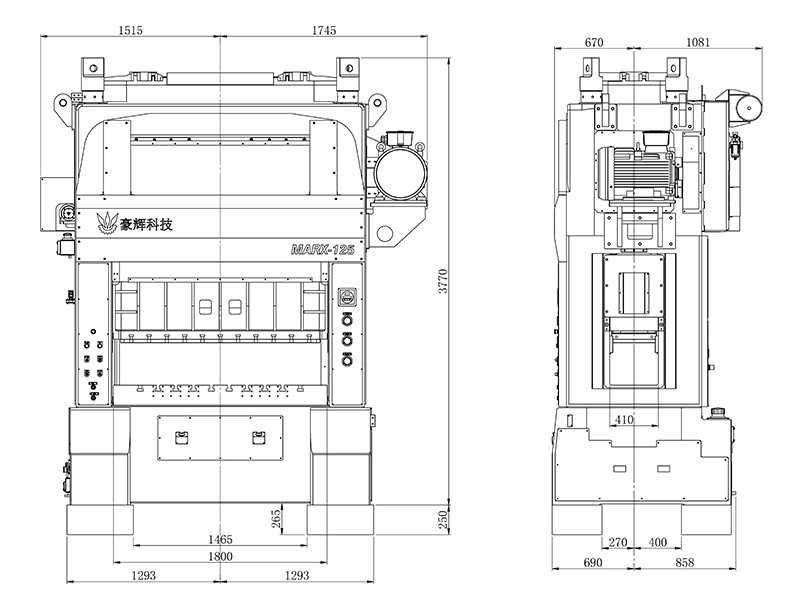

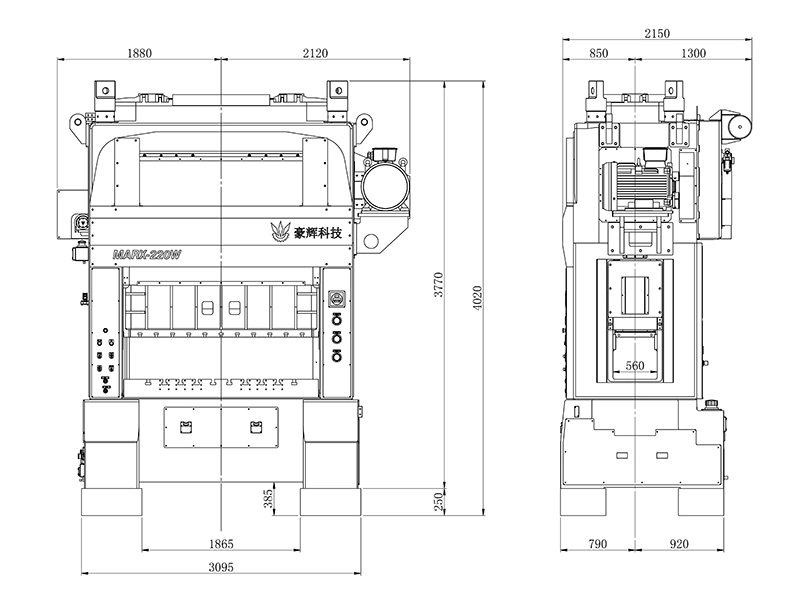

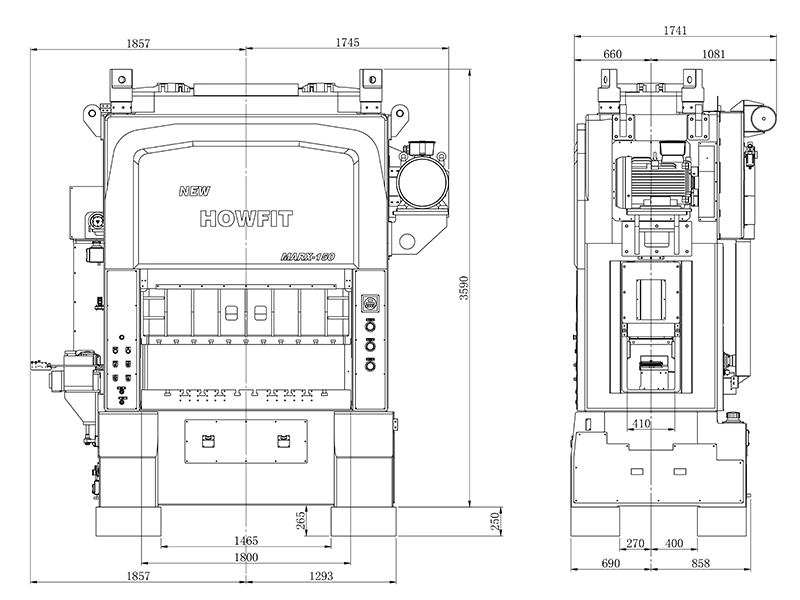

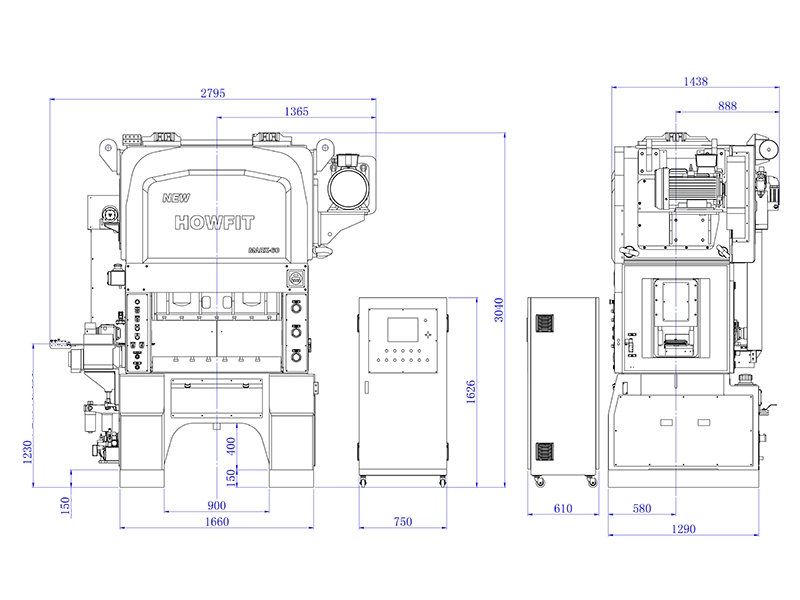

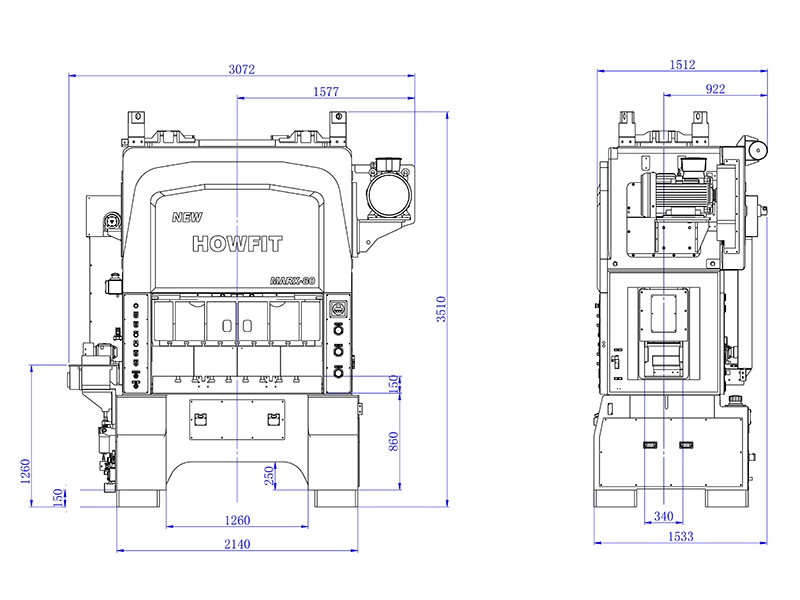

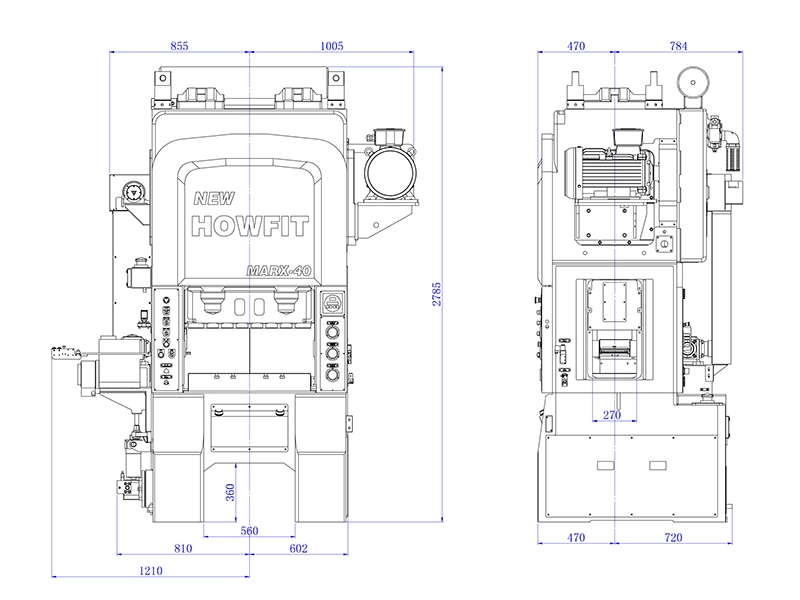

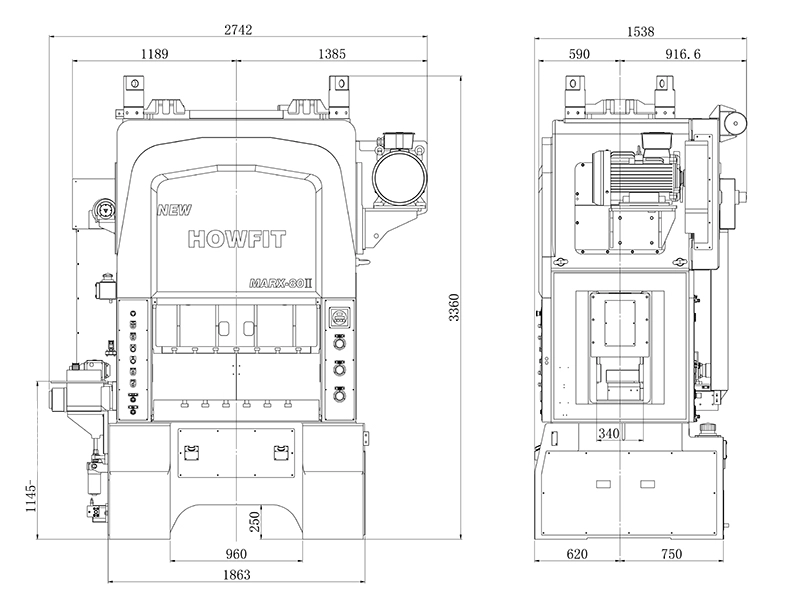

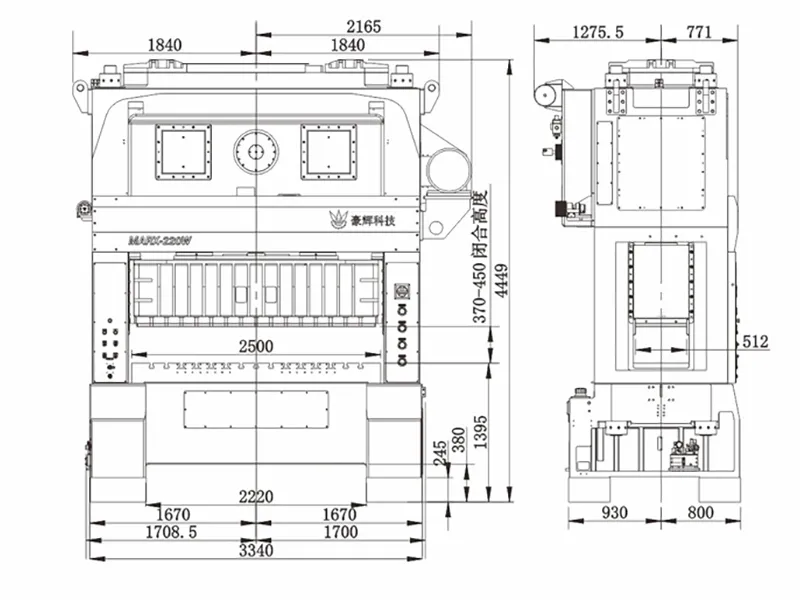

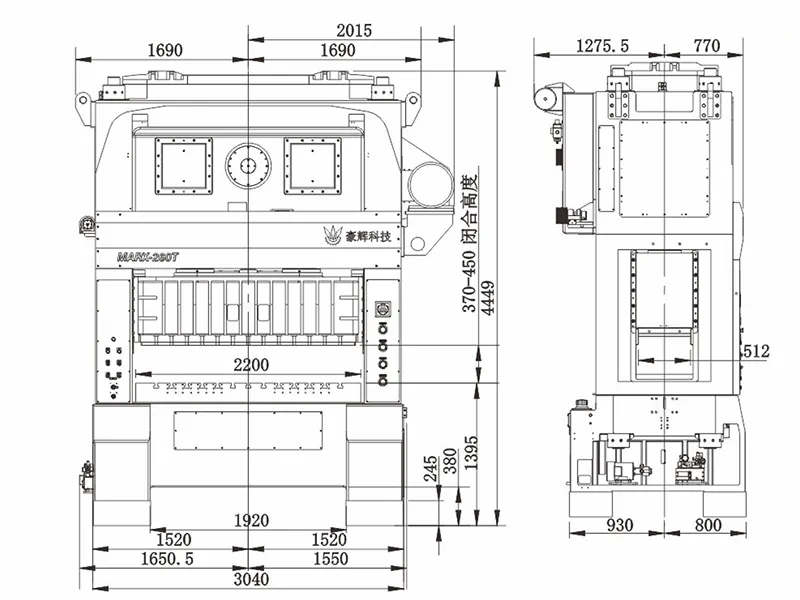

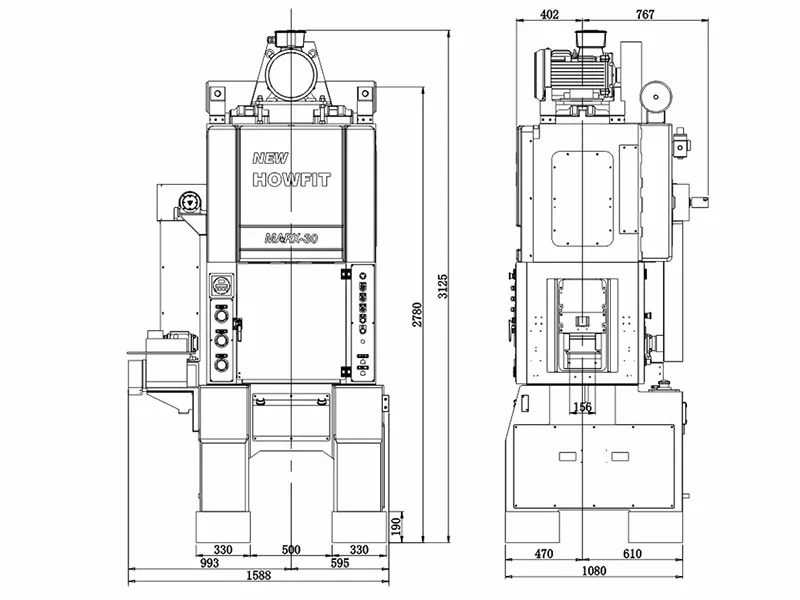

| Modelo | Capacidad de prensa (kN) | Carrera (mm) | Velocidad de carrera (spm) | Altura de cierre (mm) | Ajuste de deslizamiento (mm) | Área de deslizamiento (mm) | Tamaño de la mesa de trabajo (refuerzo) (mm) | Abertura de la cama (mm) | Tamaño del orificio de desecho (mm) | Motor principal (kW) | Peso total (toneladas) | |
 | | 400 | 16 / 20 / 25 / 30 | 180–1000 / 180–900 / 180–850 / 180–800 | 190–240 | 50 | 750×340 | 750×500 | 560×120 | 500×100 | 15 (4P 380V) | 8 |
 | | 500 | 16 / 20 / 25 / 30 | 180–900 / 180–800 / 180–750 | 190–240 | 50 | 950×450 | 950×600 | 800×120 | 700×100 | 18.5 (4P 380V) | 10 |
 | | 600 | 20 / 25 / 32 / 40 | 100–750 / 100–650 / 100–550 | 220–300 (customizable) | 80 | 1030×500 | 1100×600 | 840×120 | 800×100 | 22 (4P 380V) | 14 |
 | | 700 | 20 / 25 / 32 / 40 | 100–700 / 100–650 / 100–600 / 100–450 | 220–300 (customizable) | 80 | 1280×500 | 1350×700 | 1050×130 | 1100×110 | 22 (4P 380V) | 19 |
 | | 800 | 20 / 25 / 32 / 40 | 120–600 / 120–550 / 120–500 / 120–450 | 240–320 | 80 | 1080×580 | 1200×800 | 900×160 | 1050×120 | 30 (4P 380V) | 19 |
 | | 800 | 20 / 25 / 32 / 40 | 120–500 / 120–450 / 120–400 / 120–300 | 240–320 | 80 | 1380×580 | 1500×800 | 1200×160 | 1160×120 | 30 (4P 380V) | 22 |
 | | 1250 | 25 / 30 / 36 | 100–400 / 100–350 / 100–300 | 360–440 | 80 | 1680×600 | 1800×900 | 1500×160 | 1260×170 | 37 (4P 380V) | 36 |
 | | 1500 | 25 / 30 / 36 | 100–400 / 100–350 / 100–250 | 360–440 | 80 | 1800×600 | 1800×900 | 1500×160 | 1260×170 | 37 (4P 380V) | 37 |
 | | 2200 | 30 / 36 | 100–300 / 100–250 | 370–450 | 80 | 2200×900 | 2200×1000 | 1900×260 | 1800×250 | 45 (4P 380V) | 50 |
Nota: Las especificaciones anteriores se basan en los datos proporcionados por el cliente. Algunos parámetros, como la altura de cierre, el rango de carrera, la apertura de la cama y el tamaño del orificio de la correa, se pueden personalizar según el proceso o los requisitos del plano del cliente.

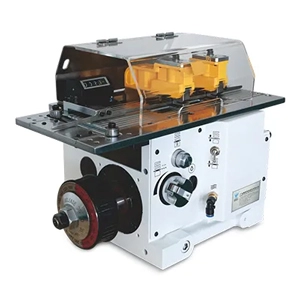

Entrega continuamente bobinas de metal en pasos precisos a la prensa o al equipo de procesamiento durante las operaciones de estampado

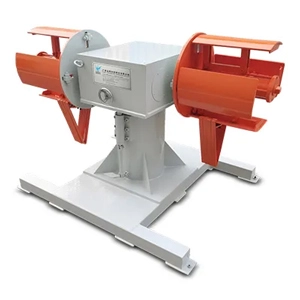

Se utiliza para desenrollar y enrollar chapa metálica a partir de bobinas, lo que garantiza una alimentación de material suave y constante

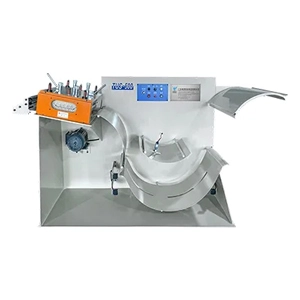

Aplana material en láminas o tiras irregulares pasándolo a través de rodillos superiores e inferiores para lograr la planitud requerida

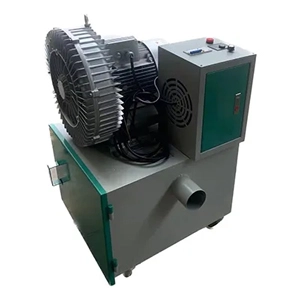

Recoge y elimina los desechos generados durante el proceso de estampado para mantener una operación limpia y eficiente
Un cliente surcoreano, que anteriormente dependía de prensas japonesas, probó nuestra prensa de 80 toneladas para estampar rotores y estatores tipo T. Tras comprobar su rendimiento y rentabilidad, el cliente amplió gradualmente su producción con máquinas HOWFIT adicionales y ahora las utiliza como su principal línea de equipos de estampación de metal.
Un cliente de Dongguan seleccionó nuestra prensa de nudillos de 80 toneladas para producir terminales de circuitos integrados. Su alta precisión y estabilidad la hacen especialmente adecuada para componentes electrónicos delicados. El cliente quedó impresionado por la precisión y la consistencia del conformado que ofrece la prensa de estampación metálica, lo que dio lugar a una colaboración a largo plazo.
Un cliente chino especializado en la producción de terminales de pin cuadrado para exportación a Europa y EE. UU. eligió nuestra prensa de nudillos de 50 toneladas, equipada con dos alimentadores. La alta velocidad, precisión y fiabilidad de la prensa de juntas rectas cumplió con los estrictos requisitos de su proceso de estampado.
