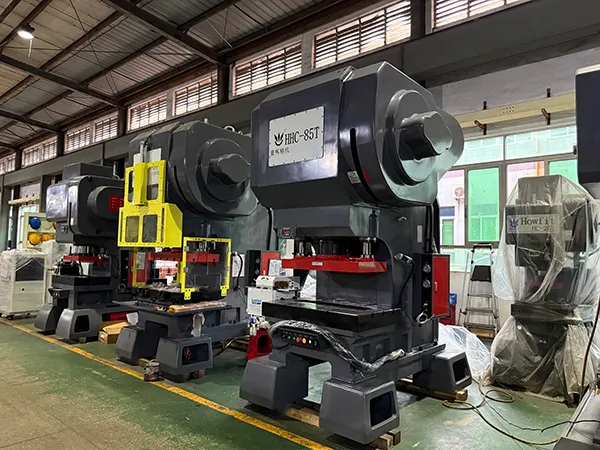

Prensa de bastidor en C con 5 postes guía, 85 toneladas
Prensas mecánicas serie HHC
Esta prensa de precisión con bastidor en C ofrece un rango de carrera de 30-50mm, velocidades de 200-600 carreras por minuto y una altura de cierre de 305-365mm. Impulsada por un motor principal de 18.5 kW, está diseñada para aplicaciones de estampado metálico de precisión, como núcleos de rotor y estator, terminales, marcos de cables, componentes de herrajes de metal y tapas de latas. Puede integrarse con un alimentador, una enderezadora, una desbobinadora y una trituradora de chatarra para formar una línea completa de estampado metálico.
- El bastidor de hierro fundido de alta resistencia está completamente aliviado de tensiones para garantizar la estabilidad dimensional y una precisión constante, ideal para la producción continua de estampado.
- Se incorporan postes guía laterales adicionales a la estructura de deslizamiento tradicional para mejorar la capacidad de carga antiexcéntrica, reducir el desgaste unilateral y soportar matrices grandes y operaciones progresivas prolongadas.
- Equipada con un sistema hidráulico de bloqueo de matriz e indicador de altura para un ajuste cómodo de la matriz y una configuración segura.
- La interfaz hombre-máquina ofrece control digital de parámetros y monitorización de fallos en tiempo real para una operación sencilla y eficiente.
- Incorpora un mecanismo eléctrico de ajuste de altura de matriz con indicador de altura para una configuración precisa y fácil de usar.
Estampado de laminación de rotor y estator

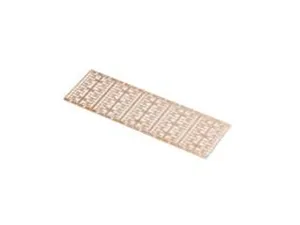

Estampado de marcos conductores de metal

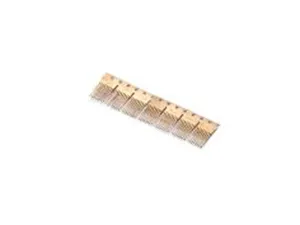

Estampado de chips IC

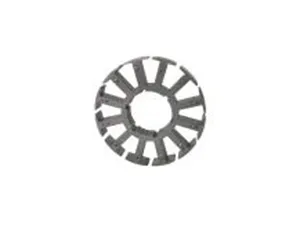

Formación de rotor y estator

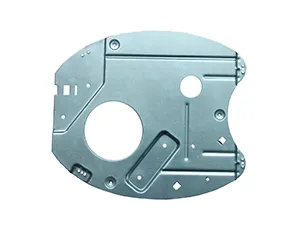

Estampado de herrajes metálicos

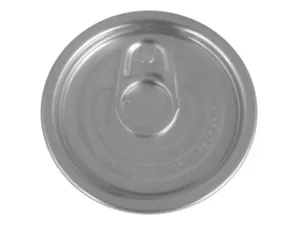

Estampado de tapas de latas

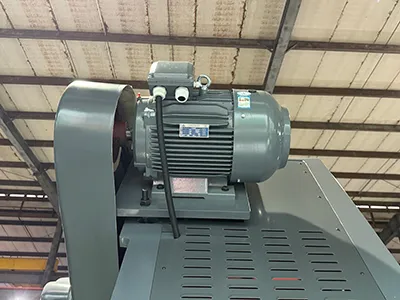

Motor

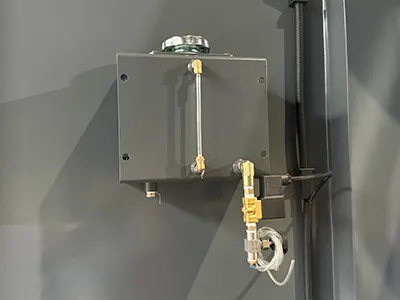

Tanque de aceite de lubricación

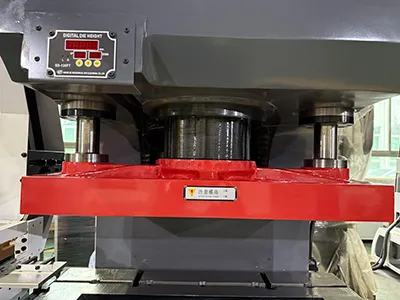

Bloque deslizante

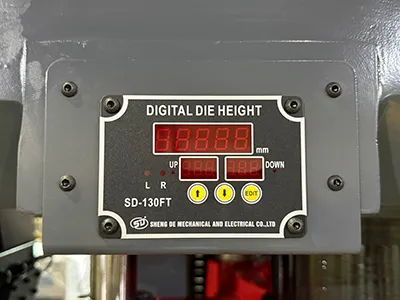

Indicador de altura de cierre / visualización del ángulo de prensado

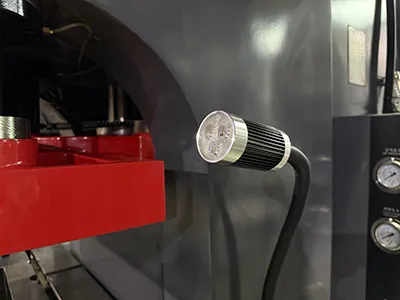

Luz de trabajo

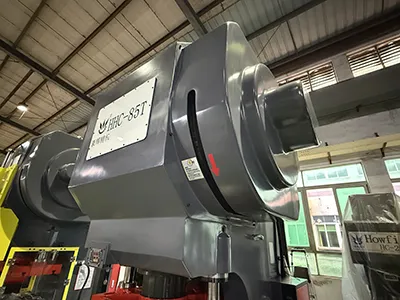

Sistema de energía

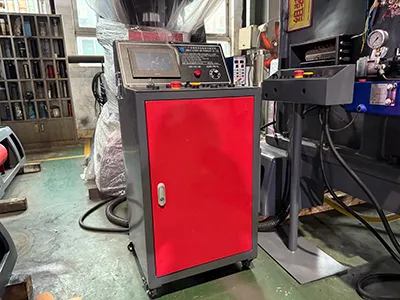

Armario eléctrico

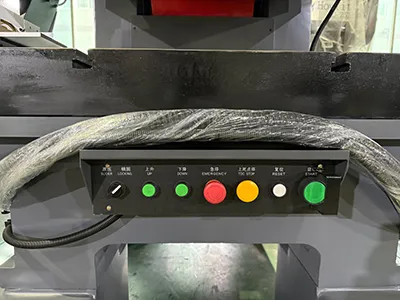

Botones de control

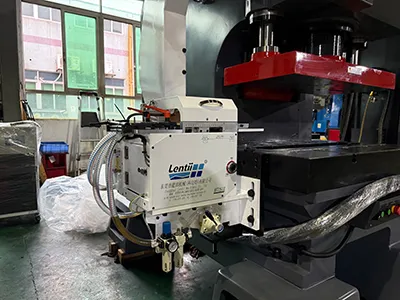

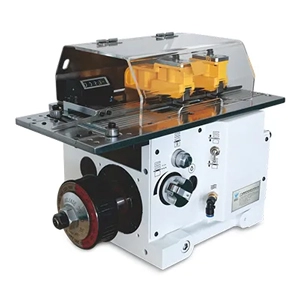

Alimentador

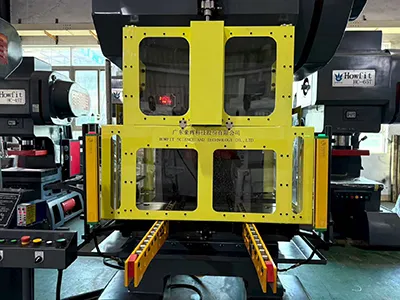

Puerta de seguridad neumática / cortina de luz de seguridad / brazo de matriz (opcional)

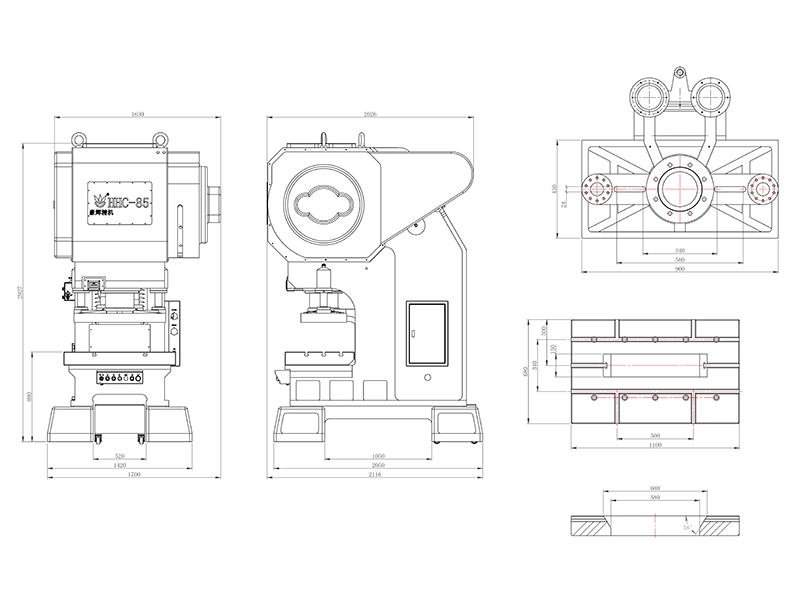

Dimensiones del contorno
Especificaciones técnicas
| Capacidad de prensa (kN) | 850 | ||
| Carrera (mm) | 30 | 40 | 50 |
| Velocidad de la carrera (spm) | 200-600 | 200-550 | 200-500 |
| Altura de cierre (mm) | 315-365 | 310-360 | 305-355 |
| Ajuste de deslizamiento (mm) | 50 | ||
| Tamaño de la mesa de trabajo (refuerzo) (mm) | 110×680×130 | ||
| Área de deslizamiento (mm) | 900×450 | ||
| Tamaño del orificio de desecho (mm) | 150×820 | ||
| Motor principal (kW) | 18.5×4P | ||
| Peso de la máquina (toneladas) | 14 | ||
Alimenta continuamente bobinas de metal a la prensa para operaciones de estampado escalonado de alta velocidad

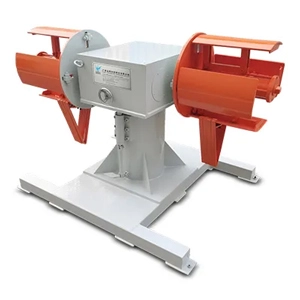

Se utiliza para desenrollar y enrollar tiras de metal durante la producción

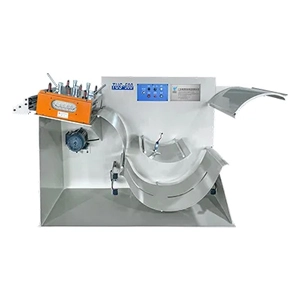

Nivela láminas de metal irregulares a través de rodillos superiores e inferiores para garantizar una alimentación de material plana y uniforme

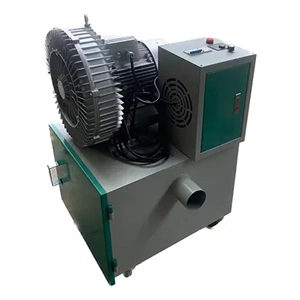

Recoge y elimina los residuos generados durante el proceso de estampación, manteniendo el área de producción limpia y eficiente

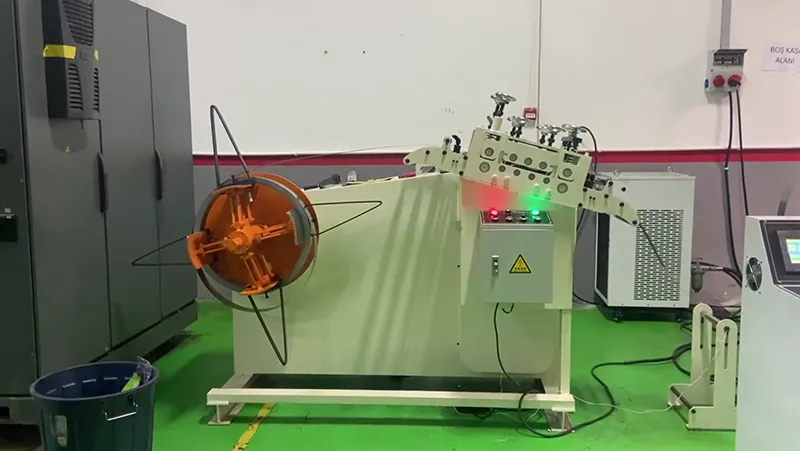

Un cliente turco, proveedor de Toyota, adquirió nuestra prensa HHC-85T en 2023 para producir componentes automotrices, como clips para matrículas. Quedó muy satisfecho con el rendimiento y la fiabilidad de la prensa de estampación metálica. Posteriormente, presentó a tres clientes más y acompañó a nuestro equipo de ventas en sus visitas in situ, forjando una colaboración sólida y duradera.

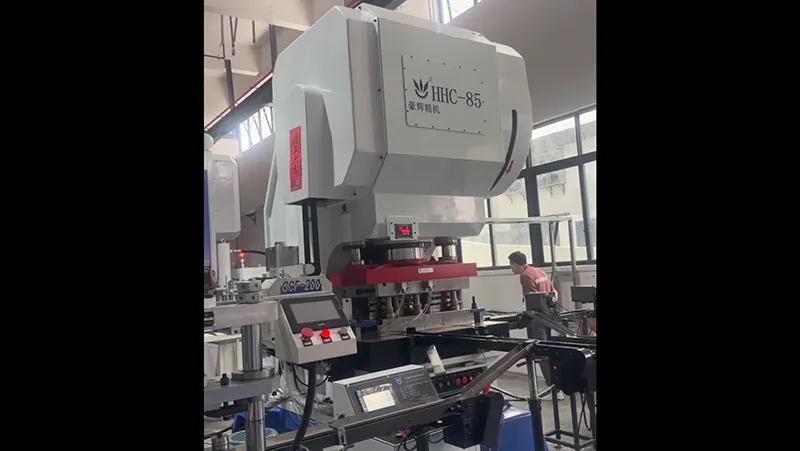

Un cliente en China adquirió la prensa HHC-85T para estampar núcleos de rotor y estator de motores pequeños. Desde su instalación en 2019, la prensa ha funcionado sin problemas. El cliente continúa realizando el mantenimiento periódico con nuestro equipo y reporta una producción estable y un excelente estado de funcionamiento.
